关于电加热器的简介

1、我公司研制生产的PTC加热器产品，适用于电动汽车，或混合动力汽车；包括：轿车、卡车、特种车辆等；

2、电加热器主要为空气加热器；

3：各种主要型号：

1）、PTC-FJ-5空气加热器:装入HVC总成，替代传统暖风芯子;分档控制，表面不带电。

技术参数如下：

额定热流量:  5KW

额定电压:   DC 350V

单机质量：  1.8Kg

外形尺寸:   240X47.5X172

2）、PTC-FJ-***空气加热器(PWM控制)

技术参数如下：

额定热流量:  5KW（全功率）

额定电压:   DC 350V

单机质量：  1.8Kg

外形尺寸:   265X172X47.5

3）、PTC-FJ-5B空气加热器(PWM控制)

技术参数如下：

额定热流量:  5KW（全功率）

额定电压:   DC 350V

单机质量：  1.8Kg

外形尺寸:   265X172X47.5

  该种型号加热器还有如下特点：

   1）、电极和硅橡胶采用注塑组件，***发热体表面不带电 。

2）、发热体边框连接方式为卡槽式连接，在温度有变化的情况下不会影响加热器框架的松动。

3）、控制器的高压和低压采用光电隔离技术；***加热器在控制失效后的安全性 。

4）、PTC电加热器通过接收外部的控制信号，指导功率控制单元，对高压侧的直流母线电源进行PWM斩波，控制加热器的功率输出。

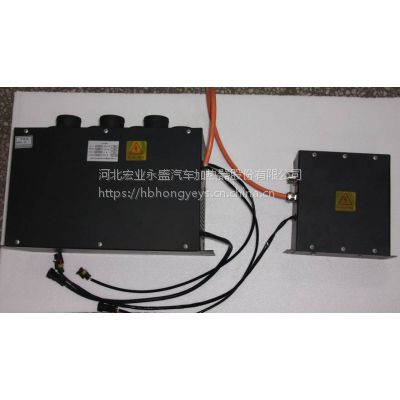

4）、PTC-FJ-7/650空气加热器【外形类似于除霜器】

技术参数如下：

额定电压:   DC 650V

电机功率：   150W

风机排风量：900m3 /h

额定热流量:  7KW

外形尺寸:   418X171X300

5）、PTC-FJ-4/650空气加热器【外形类似于壁挂式散热器】

技术参数如下：

额定电压:   DC 650V

电机功率：   15W

额定热流量:  4KW

外形尺寸:   697X108.5X196

6）、PTC-FJ-3/220AC空气加热器

额定电压:   AC 220V

电机功率：   15W

额定热流量:  3KW

外形尺寸:   280X175X198

4、液体加热器安装方案：

1）、 纯电动轿车需要保留传统轿车余热暖风系统，将PTC液体加热器的串

联到轿车自带暖风的进水管路里，示意如下：

2）、要求轿车为PTC加热器单独配带水箱，水箱可借用传统轿车位于汽车发动机机舱内位置的膨胀水箱。并且要求循环系统内冷却液的容量不小于3.5升，同时安装的独立循环水泵要求位于冷却液循环系统***液面以下。
